Pasirinkite varžtų ir cilindrų medžiagas, suderindami konstrukcinį plieną, darbinį paviršių ir gamybos procesą su faktine sudėtimi ir gedimo mechanizmu. Vien tik didesnis kietumo skaičius negali pasakyti, ar pakaitalas bus atsparus užpildo dilimui, cheminiam poveikiui ar metalo sąlyčiui; atskirai nurodykite varžtą ir cilindrą, tada patikrinkite, ar jie tinka kaip pora.
Naudinga medžiagų citata paaiškina, koks plienas neša apkrovą, kurie paviršiai yra apsaugoti ir kaip tie paviršiai bus tikrinami. Taip pat turėtų būti nurodytos rekomendacijos sąlygos. Tas pats dervos pavadinimas gali apibūdinti neužpildytą gaminį, mineralų pripildytą mišinį arba perdirbtą mišinį su labai skirtingais reikalavimais mašinai.
EJS pramonės techninės komandos
Prieš palygindami citatas:
- Nustatykite, ar senose dalyse nėra nusitrynimo, korozijos, kontaktų pažeidimų ar mišinio.
- Atskirkite pagrindinį plieną nuo paviršiaus apdorojimo ir darbinio lydinio.
- Nurodykite visą mišinį, įskaitant užpildo tipą ir įkrovą.
- Patikrinkite varžtą ir cilindrą atitinkamose ašinėse padėtyse.
- Prieš gamindami susitarkite dėl medžiagų identifikavimo, saugomų teritorijų ir priėmimo matavimų.
1. Pradėkite nuo gedimo mechanizmo
Dilimas nuo užpildų ir užteršimo
Nusidėvėjęs skrydžio antgalis ir padidėjusi anga yra priežastys, dėl kurių reikia ištirti abrazyvinį darbą, tačiau pirkimo užsakyme nurodytas medžiagos pavadinimas yra tik tyrimo dalis. Užrašykite užpildo tipą, jo koncentraciją, žaliavos šaltinį ir vietą, kurioje medžiagos nuostoliai yra didžiausi. Palyginkite šią informaciją su formuluote, kuri buvo naudojama, kai buvo nurodytos originalios dalys.
Padidėjęs užpildo įkrovimas yra priežastis atnaujinti medžiagos peržiūrą. Taip pat pakeitimas nuo kontroliuojamo gryno pašaro prie perdirbto srauto, kurio užterštumas neaiškus. Kartu su matavimais laikykite reprezentatyvius junginių pavyzdžius ir senų dalių nuotraukas. Tie įrašai tiekėjui suteikia ką nors naudingesnio nei prašymas kietesnio varžto.
Korozijai ir metalo kontaktui reikia skirtingų tyrimų
Daviso standartas tiekimo sraigtas ir vamzdžio valdymasišskiria abrazyvinį nusidėvėjimą, korozinį poveikį ir klijų susidėvėjimą, kurį sukelia metalo sąlytis. Jame nurodoma, kad kai kurie PVC junginiai, ėsdinantys antipirenai ir fluorangliavandeniliai gali sukelti koroziją, o išlygiavimas, tiesumas, šildymo vienodumas ir nesuderinti darbiniai paviršiai gali prisidėti prie kontaktų pažeidimo.
Naudokite šį skirtumą norėdami pasirinkti tyrimą, o ne diagnozuoti visą problemą iš vienos nuotraukos. Įdubimas nukreipia dėmesį į cheminę aplinką ir paviršiaus būklę. Vietinis taškų skaičiavimas reikalauja mašinos ir išlyginimo peržiūros. Dėl laipsniško matmenų praradimo visose darbo zonose reikia sudaryti nusidėvėjimo žemėlapį ir peržiūrėti formulę. Tame pačiame komponente gali veikti keli mechanizmai.
| Pastebėta žala | Įrodymai rinkti | Medžiagos peržiūros nurodymas |
|---|---|---|
| Skrydžio antgalio praradimas ir angos padidėjimas | Suderinti ašiniai matavimai, formuluotės istorija ir veikimo įrašai | Peržiūrėkite abiejų dalių abrazyvinį veikimą ir apsaugotus paviršius |
| Įdubimas arba vietinis cheminis ataka | Junginių chemija, temperatūros, nuosėdos ir paviršiaus nuotraukos | Peržiūrėkite atsparumą korozijai ir apsaugos aprėptį |
| Vietiniai taškai arba kontaktiniai ženklai | Tiesumo, atramų, išlyginimo ir šildymo patikrinimai | Prieš nurodydami lydinio atnaujinimą, ištirkite mašiną |
Lentelė yra patikrinimo vadovas, o ne pakeitimo slenkstis. Priėmimo ribos turėtų būti nustatytos pagal patvirtintą mašinos brėžinį ir inžinerinį vertinimą. Žalos aprašymas padeda susiaurinti klausimus; jis nenustato universalaus materialaus atsakymo.

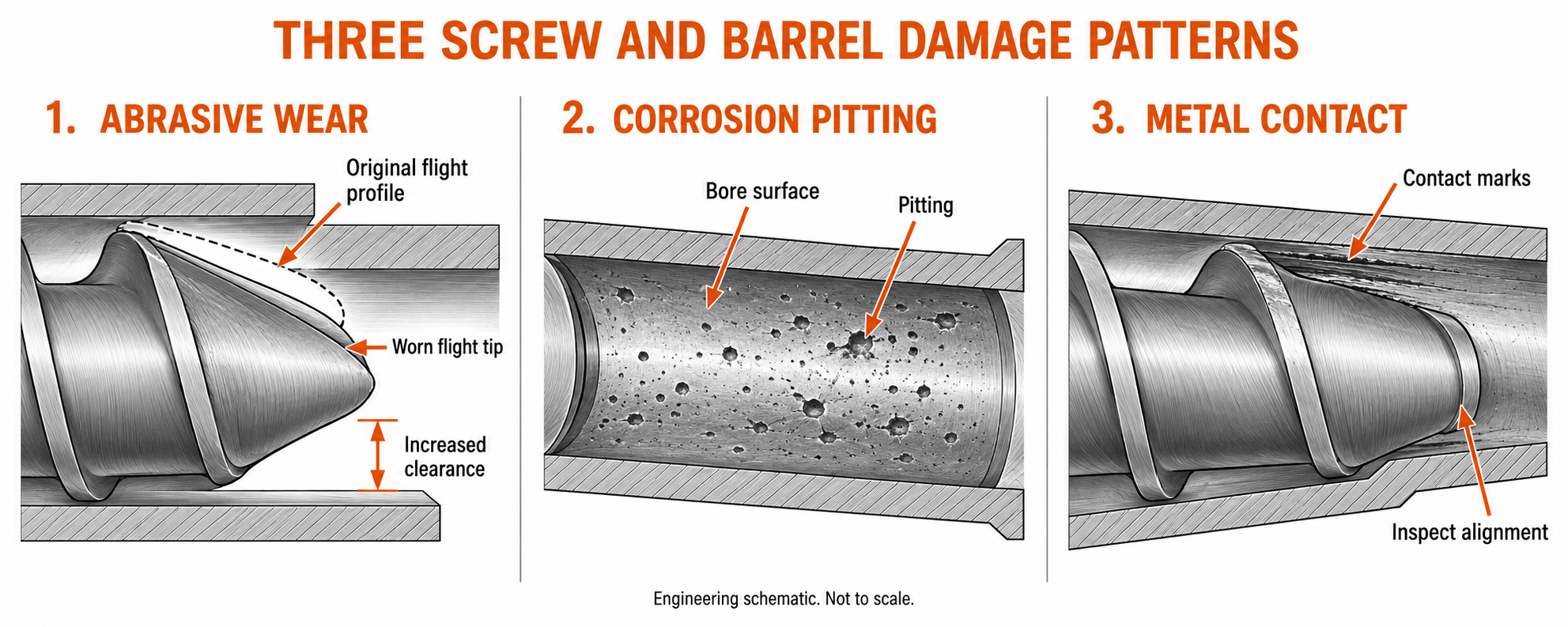

Pažeidimų modelių inžinerinė schema. Ne pagal mastelį; Vien tik paviršiaus išvaizda nenustato priežasties.
2. Atskiras pagrindo plienas, paviršiaus apdorojimas ir darbinis lydinys
Plienas ir darbinis paviršius atlieka skirtingus darbus
Sraigto ir cilindro specifikaciją traktuokite kaip konstrukcijos aprašymą. Varžto šerdis turi išlaikyti pavaros apkrovą. Statinės korpusas suteikia struktūrą aplink angą ir jos sąsajas. Jų darbiniai paviršiai taip pat turi atitikti mišinį. Sujungus šiuos reikalavimus į frazę „atsparus dilimui plienas“, pirkėjui reikalinga informacija paslepiama.
Trys terminai dažnai pateikiami citatose, tačiau jie apibūdina skirtingus dalykus. Pavadinimas, pvz., 38CrMoAlA, nurodo pagrindinį plieną. Azotavimas nurodo paviršiaus apdorojimą. Colmonoy 83 identifikuoja kietąjį lydinį. Todėl varžtas gali turėti 38CrMoAlA pagrindą ir Colmonoy 83 ant nurodytų skrydžio paviršių, o šie aprašymai neprieštarauja vienas kitam.
EJSbimetalinio gaminio specifikacijaišvardija konstrukcinius plienus atskirai nuo sraigtinių ir statinių lydinių. Tai naudingas būdas perskaityti citatą: prieš palygindami kainą nustatykite komponentą, pagrindinę medžiagą, procesą ir saugomą teritoriją.
Apsauga yra svarbi tiek pat, kiek lydinio pavadinimas
Sraigto skrydžio žemė, skrydžio šonas, šaknis ir maišymo savybės yra skirtingi paviršiai. Kieto paviršiaus skrydis automatiškai nereiškia, kad visas lydalo besiliečiantis paviršius turi tokią pačią apsaugą. Taip pat statinės angos pamušalas neapibrėžia flanšo medžiagos, tiekimo angos ar kitų ypatybių, esančių už pamušalo ribų.
Paprašykite piešinio, kuriame būtų pažymėtos saugomos teritorijos. Jei senojo varžto šaknys yra pažeistos, o pasiūlyme dėl pakeitimo pakeičiamas tik skrydžio antgalio lydinys, pasiūlymą reikia aptarti dar kartą. Pasirinkta apsauga turi pasiekti paviršių, kuris sugenda.
Azotavimui taip pat reikia tikslios kalbos. Tai pakeičia plieno paviršiaus būklę; tai nėra atskiras išlietas įdėklas. Pagrindinė medžiaga gali likti lydalo besiliečiančios konstrukcijos dalimi. Venkite manyti, kad komponentas, aprašytas kaip apdorotas, turi nepriklausomą lydinio sluoksnį, dengiantį kiekvieną darbinį paviršių.
Prašykite kiekvienos dalies konstrukcijos pareiškimo tokia tvarka: pagrindinis plienas, terminio apdorojimo būklė, paviršiaus procesas, darbinis lydinys, jei taikoma, saugoma zona ir galutinės patikros reikalavimas. Ši seka leidžia matyti kainų skirtumus prieš pateikiant užsakymą.
3. Dažni baziniai plienai ir jų pasirinkimo ribos
Perskaitykite pažymį baigto komponento kontekste
SrovėEJS medžiagų portfelisapima 38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, D2 įrankių plieną ir Hastelloy. Turint rūšį, ji nėra numatyta kiekvienam varžtui ar statinei. Baigta konstrukcija ir pritaikymas vis tiek lemia jos vaidmenį.
Dėl apdoroto varžto paklauskite, kaip pasirinktas plienas ir terminio apdorojimo sąlygos palaiko reikiamą paviršiaus procesą. Jei statinė yra su pamušalu, atskirkite korpuso medžiagą nuo angos lydinio. Dėl įrankinio plieno komponento teiraukitės apie tikrąją tiekimo būklę ir darbinį paviršių, o ne manykite, kad rūšies pavadinimas įrodo tam tikrą kietumą.
| Medžiaga pavadinta EJS | Klausimas, kurį reikia išspręsti prieš užsakant |
|---|---|
| 38CrMoAlA, 34CrAlNi7 arba 31CrMoV9 | Kokia šio varžto šerdies būklė ir paviršiaus apdorojimas? |
| 40Cr arba 42CrMo | Ar tai konstrukcinė korpuso medžiaga ir kas apsaugo darbinę angą? |
| SKD11 arba D2 įrankių plienas | Kokia tiksli klasė, apdorojimo būklė ir komponentų konstrukcija yra siūlomi? |
| SKD61 | Kaip pasirinkta sąlyga atitinka faktinę temperatūrą ir apkrovą? |
| Hastelloy | Kuris konkretus lydinio žymėjimas reikalingas cheminei aplinkai? |
Venkite laisvų tarptautinių pažymių pakaitalų
Kryžminių nuorodų lentelė yra naudinga komunikacijai, tačiau apytikslis atitikmuo nėra leidimo pakeisti medžiagą. Nurodykite taikomą klasę arba standartą ir paprašykite tiekėjo nurodyti faktiškai tiekiamą medžiagą. Jei siūloma kita klasė, peržiūrėkite ją kaip pakaitalą pagal savo cheminius ir mechaninius reikalavimus.
Tai ypač svarbu, kai citatoje vartojamas platus šeimos vardas. „Įrankių plienas“ ir „nikelio lydinys“ apibūdina daugybę galimų medžiagų. Net gerai žinomam komerciniam šeimos vardui gali prireikti konkrečios klasės priesagos. Reikšmingas sertifikatas turėtų išspręsti šią tapatybę, o ne kartoti tą pačią plačią formuluotę kaip citata.
Statybos sprendimas taip pat susijęs su konkuruojančiais objektais. Savodiskusija apie metalurgiją, ENTEK paaiškina, kodėl apkrovą laikanti šerdis ir dilimui atspari išorė gali būti suprojektuoti skirtingai. Tai leidžia atskirai įvertinti konstrukcinius ir darbinio paviršiaus reikalavimus. Jame nenustatyta, kad kito gamintojo patentuota konstrukcija yra EJS gaminys.
4. Ką keičia nitridavimas, chromas ir bimetalinė konstrukcija
Palyginkite procesą ir jo saugomą sritį
Procesų palyginimas yra naudingas tik tada, kai citatoje nurodoma, kur procesas taikomas. Azotavimas pakeičia beveik paviršiaus plotą. Chromuotas padengimas prideda užstatą. Suvirintas kietasis paviršius suteikia pasirinktiems paviršiams darbinio lydinio. Bimetalinė statinė sujungia korpusą su darbiniu lydiniu. Tai skirtingos konstrukcijos, o ne keičiami dangos pavadinimai.
EJS nustato dujų azotavimą ant jonitriduoto sraigtinio cilindro puslapis. Jomedžiagų vadovasaprašomas PTA varžtų tvirtinimas, statinės apmušalų išcentrinis liejimas ir chromavimas kaip atskiras apdorojimas. Perskaitykite šiuos aprašymus kartu su brėžiniu, kad sužinotumėte tikrąjį užsakymą.
| Statyba | Kas keičiasi | Kas turi būti nurodyta specifikacijoje |
|---|---|---|
| Azotavimas | Plieno būklė artima paviršiui | Apdorojimo sritis, kietumo metodas ir sutartas atvejo gylio apibrėžimas |
| Chromuotas dengimas | Nusodintas paviršinis sluoksnis | Vieta, baigtas storis, apdaila ir tikrinimo kriterijai |
| Sraigtinis tvirtinimas | Pridėtas lydinys ant nurodytų varžtų paviršių | Lydinio klasė, padengimas, galutinis indėlis ir geometrija |
| Bimetalinis statinės pamušalas | Darbinis lydinys konstrukcinio statinės korpuso viduje | Gręžinio lydinio, gamybos maršruto ir gatavo pamušalo reikalavimai |
Gatavi matmenys ir sluoksnių apibrėžimai turi sutapti
EJS bimetalinio gaminio puslapyje pateikiamas varžtų lydinio storis1,0–1,5 mmsavo Ni60, Colmonoy 56 ir Colmonoy 83 variantams. Šis paskelbtas diapazonas yra naudingas atskaitos taškas, tačiau užsakyme turėtų būti nurodytas galutinis faktinio komponento reikalavimas. Prieš apdirbant nusodintas sluoksnis automatiškai nėra likęs sluoksnis ant gatavos dalies.Šaltinis: EJS bimetalinis varžtinis stalas.
Ta pati disciplina taikoma ir nitriduoto atvejo atveju: nurodykite, kaip apibrėžiamas ir matuojamas gylis. Paviršiaus kietumo rodmuo negali apibūdinti viso po juo esančio kietumo profilio. Jei naudojate statinės pamušalą, nurodykite klasę ir užbaigtą būklę, o ne kiekvienam lydiniui ir statinės geometrijai priskirkite vieną storį.
Pirkėjai, lygindami abi konstrukcijas, gali naudotiEJS bimetalinis ir nitriduotas kreiptuvasplatesniam kompromisui. Čia atrankos klausimas yra siauresnis: kuris procesas apsaugo paviršius, paveiktus šios kompozicijos, ir kaip bus patikrinta, ar baigta apsauga?
5. Palyginkite ne kietumo lydinio klases
Sraigtinius ir statinės lydinius laikykite atskirose lentelėse
EJS varžtams vadina Ni60, Colmonoy 56 ir Colmonoy 83, o statinių lydiniams EJS01–EJS04. Peržiūrėdami citatą laikykite šias grupes atskirai. Sraigtinio tvirtinimo laipsnis ir statinės pamušalo klasė apibūdina skirtingus komponentus ir gamybos sąlygas.Šaltinis: EJS lydinio lentelės.
| Sraigtinis lydinys | Elementas, kurį reikia palyginti pasiūlyme |
|---|---|
| Ni60 | Tikslus tiekiamas lydinys, saugoma zona ir tinkamumas nurodytam junginiui |
| Colmonoy 56 | Tiekėjo pavadinimas, deponavimo būklė ir reikalavimai darbiniam paviršiui |
| Colmonoy 83 | Karbido turinčios konstrukcijos, nuosėdų būklė ir tinkamumas abrazyviniam darbui |
| Statinės lydinys | EJS paskelbti santykiniai nusidėvėjimo / korozijos įvertinimai |
|---|---|
| EJS01 | Labai geras/geras |
| EJS02 | Geras/labai geras |
| EJS03 | Labai geras / labai geras |
| EJS04 | Puikus / labai geras |
Šie įvertinimai atkartoja kokybinį EJS palyginimą, o ne standartizuotus testų rezultatus. Jie padeda pradėti diskusiją; jie nenustato išmatuoto nusidėvėjimo greičio, cheminio atsparumo ribos ar eksploatavimo trukmės daugiklio.Šaltinis: EJS statinės lentelė ir reitingų legenda.
Naudingas pavyzdys iš lydinio gamintojo
Wall Colmonoy 2025 m. rugsėjo mėn. Colmonoy 83 techninių duomenų lape aprašomas volframo karbidas nikelio-chromo-volframo matricoje. Tai suteikia perdangos kietumo diapazonusHRC nuo 45 iki 55 -150+53 µm milteliams, irHRC nuo 43 iki 57 -180+63 µm milteliams. Tai yra lydinio gamintojo uždėjimo intervalai nurodytoms miltelių rūšims, o ne priėmimo išmatavimai iš EJS užbaigto varžto.Šaltinis: Colmonoy 83 techninių duomenų lapas.
Karbido turinti struktūra paaiškina, kodėl vien tūrinis kietumas yra neišsamus palyginimas. Paklauskite apie sudedamąsias dalis, kurios atsparios dilimui, matricą, deponavimo būklę ir pritaikymą. Dviem lydiniams, kurių tūrinis kietumas yra panašus, vis tiek gali reikėti skirtingų inžinerinių įvertinimų.
Nurodykite testą, o ne tik skaičių
ASTM E18apima Rokvelo kietumo bandymus ir įspėja, kad rodmenys vienoje vietoje gali neatspindėti visos dalies.ASTM E384apima mikroįspaudimo kietumą ir kietumo svyravimų vertinimą nedideliais atstumais. Tai yra skirtingi matavimo klausimai: masinis rodmuo ir profilis apdorotame regione suteikia skirtingą informaciją.
Abrazyviniams palyginimams,ASTM G65praneša apie sauso smėlio/guminio rato bandymo rezultatus kaip tūrio praradimą kubiniais milimetrais pagal nurodytą procedūrą. Mažesni nuostoliai rodo didesnį pasipriešinimą tame bandyme. Standartas taip pat įspėja, kad jo rezultato negalima vertinti kaip tikslios konkrečios veiklos aplinkos prognozės.
Jei tiekėjas pateikia bandymo duomenis, palyginkite tą patį metodą, procedūrą ir mėginio būklę. Nė vienas iš šių standartų nepaverčia lydinio pavadinimo garantuotu eksploatavimo laiku, o standarto pavadinimas neįrodo, kad konkreti siunta buvo išbandyta pagal jį.
6. Suderinkite medžiagų sistemą su faktine formule
Pateikite tiekėjui junginį, o ne tik dervos šeimą
Pirkimo aprašymas "PP varžtas" yra neišsamus, kai mašina apdoroja užpildytą PP. Nurodykite dervos rūšį, užpildo tapatybę ir įkrovą, priedus, perdirbtą frakciją ir numatomus produktų pokyčius. Paaiškinkite, ar pakeitimas turi apimti vieną stabilią formulę, ar kelias tos pačios eilutės užduotis.
Informaciją apie formulę atskirkite nuo naudojimo informacijos. Medžiagos peržiūrai taip pat reikia faktinės proceso temperatūros, veikimo greičio diapazono, slėgio informacijos, jei įmanoma, ir žalos istorijos. Vardinė dervų šeima nenurodo tiekėjui, kurie paviršiai sugedo ir ar mašina nepažeista kontakto.
| Faktinė pareiga | Klausimai, kurie keičia pasirinkimą |
|---|---|
| Švari, neužpildyta derva | Ar esama konstrukcija veikia priimtinai ir ar pakeitus išsaugoma patvirtinta specifikacija? |
| Mineraliniu arba stiklu užpildytas mišinys | Koks užpildas ir apkrova yra ir kur sutelktas matmenų praradimas? |
| PVC arba preparatas su potencialiai ėsdinančiais priedais | Kokia chemija, temperatūra ir nuosėdos lydi pastebėtą žalą? |
| Perdirbtas pašaras | Kiek stabili yra sudėtis, užterštumo kontrolė ir sąlygos nuo vienos partijos? |
| Aukštos temperatūros arba chemijos reikalaujanti paslauga | Kuris tiksliai lydinys ir paviršiaus konstrukcija tinka faktinei aplinkai? |
Matrica sutvarko informaciją, reikalingą rekomendacijai. Sąmoningai vengiama priskirti vieną lydinį kiekvienai dervų šeimai. Davis-Standard'sdėvėti nurodymuspalaiko, atsižvelgiant į abrazyvinį ir korozinį poveikį, taip pat mašinos būklę.
Žaliavų pakeitimai gali panaikinti seną rekomendaciją
Išsaugokite originalią patvirtintą formulę su medžiagos specifikacija. Jei užpildo apkrova didėja arba perdirbtas srautas pasikeičia, senoji rekomendacija turėtų būti peržiūrėta pagal naujas sąlygas. Komponentas gali būti tinkamai pagamintas pagal seną specifikaciją ir vis tiek gali būti netinkamas persvarstytam darbui.
Cheminių medžiagų reikalaujančioms medžiagoms pateikite tikslų polimerą ir atitinkamus priedus. ENTEKmetalurgijos vadovasaptaria atskirus stiprios korozijos ir dilimo reikalavimus. Nevertinkite to kaip bendros rekomendacijos kiekvienam fluorpolimerui arba kaip įrodymo, kad bet kurį nikelio lydinį galima pakeisti kitu.
Jei paraiška susijusi su reikalavimais, susijusiais su sąlyčio su maistu arba farmaciniais reikalavimais, užklausoje nurodykite tuos reikalavimus ir nurodykite reikalingus dokumentus. Plieno pavadinimas, paviršiaus apdorojimas arba bendras gaminio aprašymas neįrodo gatavo mazgo sertifikavimo ar atitikties.
7. Prieš atnaujindami lydinį, patikrinkite porą ir mašiną
Gamyklos perspektyva: kietumo užklausą paverčia išmatuojama specifikacija
Mūsų vardinio 90 mm vieno varžto keitimo projekte pirkėjas pirmasis prašė didesnio kietumo. Pradėjau nuo visos PP formulės, kurioje buvo 30% kalcio karbonato pagal svorį, tada peržiūrėjau originalų brėžinį ir susidėvėjusio varžto bei statinės matmenis. Tokia darbo tvarka išlaikė diskusiją apie medžiagą, susijusią su tikra mašina.
Sraigto ir cilindro matavimus susiejau su atitinkamomis ašinėmis padėtimis. Sraigto skrydžio matavimas vienoje padėtyje ir palyginimas su kiaurymės matavimu vietinio tinkamumo apibūdinti nebūtų. Matavimo sekcijos rodmenys parodė, kad pakeitimas reikalingas norint atkurti brėžinio prošvaisą ir pateikti pasirinktas darbo medžiagas.
Varžtą ir cilindrą nurodėme atskirai. Sraigtas naudojo 38CrMoAlA pagrindą su Colmonoy 83 skrydžio kietąja danga; statinei buvo naudojamas 42CrMo korpusas su EJS04 pamušalu. Prie medžiagų aprašymų įtraukiau saugomas teritorijas ir tikrinimo reikalavimus. Dėl to pasiūlymas buvo tikslesnis nei bendras didesnio kietumo pažadas.
Priimdamas matmenis ir medžiagos identifikavimą traktavau kaip atskirus patikrinimus. Dėl teisingo lydinio pavadinimo neteisingas skersmuo nebūtų priimtinas. Taip pat komponentas gali atitikti savo matmenis neįrodžius, kad nurodytas darbinis lydinys buvo tiekiamas. Abu reikalavimai priklausė užsakymui.
Šis projektas taip pat sustiprino vieno taško matavimų ribą. Rezultatas matavimo sekcijos stotyje nustatė prošvaisą ten. Reikalavau, kad kitos ašinės padėties ir mašinos sąsajos būtų patikrintos atskirai. Pirkėjai, skaitydami patikrinimo ataskaitą, turėtų naudoti tą patį skirtumą: nustatyti, kas buvo išmatuota, kur buvo išmatuota ir kokiam brėžinio reikalavimui ten taikoma.
Projekto matavimai: atkuriant nurodytą šalčio prošvaisą
Susidėvėjusioje matavimo sekcijos stotyje varžto eigos išorinis skersmuo buvo89,65 mmo statinės anga buvo90,25 mm. Apskaičiuotas šaltas radialinis prošvaisa buvo:
(90,25 − 89,65) ÷ 2 = 0,30 mm
Patvirtintame brėžinyje nurodyta0,10 mmtoje stotyje. Priimant matmenis, išmatuotas naujo varžto skrydis89,95 mm, ir išmatuota atitinkama nauja kiaurymė90,15 mm:
(90,15 − 89,95) ÷ 2 = 0,10 mm
| Matavimas toje pačioje ašinėje stotyje | Dėvėta pora | Nauja pora |
|---|---|---|
| Sraigto skrydis išorinis skersmuo | 89,65 mm | 89,95 mm |
| Statinės angos skersmuo | 90,25 mm | 90,15 mm |
| Apskaičiuotas šaltas radialinis prošvaisa | 0,30 mm | 0,10 mm |
Šaltinis: EJS Industry užpildyti-PP pakeitimo projekto matavimai ir patvirtintas brėžinio reikalavimas.
Pakeitimas atkūrė nurodytą šalčio atstumą toje stotyje, sumažindamas jį0,20 mm. Šis matmenų rezultatas skiriasi nuo veikimo rezultato. Pralaidumas, sraigto greitis, lydymosi temperatūra ir vėlesni nusidėvėjimo matavimai suteikia eksploatavimo rekordą, reikalingą norint įvertinti eksploatacinį pakeitimą.
Atskirkite atstumą nuo šalčio ir važiavimo elgsenos
Aukščiau atliktas skaičiavimas padalija skersmens skirtumą iš dviejų. Jame aprašomas atitinkamų apskritų sekcijų vardinis radialinis tarpas; tai nėra tarpo matavimas kiekviename taške aplink ekscentrišką ar pažeistą mazgą. The0,10 mmpaveikslas priklauso šio projekto brėžiniui, o ne universalus nustatymas visoms 90 mm mašinoms.
Patikrinkite mašinos išlygiavimą, tiesumą, statinės atramą ir šildymo būklę prieš pradėdami naudoti lydinio atnaujinimą kaip visišką priemonę. Šios patikros atliekamos laikantis kontaktinio nusidėvėjimo problemų, aprašytųDaviso standartas. Atsparesnis dilimui paviršius negali ištaisyti montavimo, kuris prispaudžia varžtą prie kiaurymės.
Norėdami tęsti matavimus ir planuoti atsargines dalis,EJS eksploatavimo trukmės vadovaspaaiškinama, kaip naudoti bazinę liniją ir pakartoti matavimus. Išsaugokite susidėvėjimo istoriją su formulės įrašu, kad kitas reikšmingas sprendimas turėtų įrodymų.
8. Ant užsakymo pateikite patikrinamą medžiagos specifikaciją
Sudarykite užsakymą pagal reikalavimus, kuriuos gaunanti komanda gali patikrinti
Atskirose eilutėse parašykite varžto ir cilindro reikalavimus. Kiekvienas komponentas turi turėti identifikuojamą pagrindinę medžiagą, darbinio paviršiaus konstrukciją ir priėmimo pagrindą. Venkite užsakymo, kuriame vienas lydinys pavadintas, o kitas komponentas apibūdinamas tik kaip „atitinkanti statinė“.
Ruošdami techninę užklausą naudokite šią seką:
- Identifikuokite mašiną ir pridėkite patvirtintus varžtų ir cilindrų brėžinius, įskaitant užsakymui naudotą pataisą.
- Nurodykite visą formulę ir eksploatavimo paskirtį kartu su senos dalies žalos ir matavimo žemėlapiu, jei yra.
- Nurodykite pagrindinį plieną ir kiekvieno komponento būklę arba paprašykite aiškiai nurodyto patvirtinimo pasiūlymo.
- Atskirai identifikuokite varžto kietumą ir cilindro pamušalą, nurodykite gamybos procesą ir apsaugotus paviršius.
- Sutikite dėl baigto sluoksnio reikalavimų arba apibrėžto nitrito korpuso reikalavimo, taip pat dėl kietumo metodo ir matavimo vietų.
- Išvardykite galutinius matmenis, sąsajas ir patikros įrašus, reikalingus dalims priimti.
- Išsaugokite priimtus matmenis kaip pagrindinį montavimo tašką vėlesniam nusidėvėjimo patikrinimui.
Ši seka taip pat leidžia lengviau palyginti citatas. Jei vienas pasiūlymas keičia pagrindo plieną, kitas – tik skrydžio kietumą, o trečias – abu darbinius paviršius, tai yra skirtingi techniniai pasiūlymai. Išspręskite šiuos skirtumus prieš palygindami bendras kainas.
Medžiagų įrašai ir kontaktinė informacija
EJS teigia, kad jos pateiktose sraigtinėse statinėse yra patikrinimo ataskaita ir medžiagos sertifikatas. Naudokite šiuos dokumentus, kad suderintumėte specifikaciją su pristatytu komponentu: medžiagos identifikavimo ir matmenų ataskaita atsako į įvairius priėmimo klausimus.Šaltinis: EJS kokybės tikrinimo aprašas.
Norėdami gauti platesnę sąsają ir pirkimo čekius, naudokiteekstruderio varžto statinės pirkėjo vadovas. Norėdami peržiūrėti medžiagą su EJS, atsiųskite mašinos brėžinius, formuluotę ir senų dalių įrodymus adresusales@ejsscrewbarrel.com, arba skambinkite+86-574-83065911. E.J.S Industry Co., Ltd. biuro adresas yra55 Dongdu Road, Haishu rajonas, Ningbo, Kinija. Šaltinis: EJS kontaktų puslapis.
Įtraukite paraišką ir dokumentus, kurių jums reikia pirmoje užklausoje. Tada citata gali identifikuoti siūlomą konstrukciją ir patvirtinimui reikalingus įrodymus, o ne prašyti pasirinkti iš nepaaiškinamų kietumo skaičių.
9. Dažniausiai užduodami klausimai
Iš ko pagaminti ekstruderio varžtai ir statinės?
Konstrukcijoje galima derinti konstrukcinį plieną su apdorotu paviršiumi, sraigtiniu kietumu arba statinės pamušalu. Atskirai identifikuokite kiekvieno komponento pagrindinę medžiagą ir darbinį paviršių. EJS sąraše yra plienas, įskaitant 38CrMoAlA ir 42CrMo, taip pat vardinius sraigtus ir statinės lydinius.bimetalinė specifikacija.
Ar 38CrMoAlA geriau nei bimetalinė varžto statinė?
Jie apibūdina skirtingus dalykus. 38CrMoAlA yra pagrindinis plienas, o bimetalinis apibūdina konstrukciją su darbiniu lydiniu. Sraigtas gali naudoti 38CrMoAlA pagrindą ir papildomą lydinį. Palyginkite visas konstrukcijas pagal faktinę pareigą, o ne šias dvi sąvokas atskirai.
Ar didesnis kietumas visada reiškia didesnį atsparumą dilimui?
Ne. Atsižvelkite į lydinio struktūrą, saugomą zoną, nuosėdų būklę ir nusidėvėjimo mechanizmą.ASTM G65įvertina dilimą dėl tūrio praradimo nustatytomis bandymo sąlygomis, tuo tarpuASTM E18sprendžia Rokvelo kietumą. Nė vienas iš matavimų vien nenumato viso mazgo eksploatavimo trukmės.
Ar varžtas ir cilindras turi naudoti tą patį lydinį?
Ne. Jie turi sudaryti tinkamą darbinę porą, tačiau varžtų tvirtinimas ir statinės pamušalas gali būti skirtingų medžiagų. Mūsų užpildytame PP projekte buvo naudojama Colmonoy 83 skrydžio kieta danga su EJS04 statinės pamušalu. Peržiūrėkite medžiagų suderinamumą, paviršiaus būklę ir nurodytą suderinamumą.
Ar pakeitus užpildą ar perdirbtą pašarą reikėtų peržiūrėti medžiagą?
Taip. Pateikite peržiūrėtą formulę, užpildo įkrovą, žaliavos valdiklius ir veikimo sąlygas. Palyginkite tuos pakeitimus su muitu, naudotu pradiniam pasirinkimui. Išsaugokite senų dalių matavimus ir pažeidimus, kad peržiūroje būtų galima spręsti paveiktus paviršius, o ne naudoti kietesnį lydinį.
Kokie dokumentai turėtų būti pridedami prie medžiagos specifikacijos?
Paprašykite kiekvienos dalies medžiagos identifikavimo ir sutartų patikrinimo įrašų. Įsakyme taip pat turėtų būti apibrėžtos saugomos teritorijos, paviršiaus apdorojimo reikalavimai ir matavimų vietos. EJSprodukto puslapįteigia, kad patikrinimo ataskaitos ir medžiagų sertifikatai pridedami prie jo pateiktų varžtų vamzdžių; prieš gamindami apibrėžkite projekto apimtį.
