Kodėl netinkama sraigtinė statinė kainuoja daugiau nei tinkama
Sraigtinis cilindras, kuris neatitinka jūsų polimero, garsiai nesugenda. Lėtai nepavyksta. Išvestis dreifuoja žemiau spec. Lydymosi kokybė blogėja. Gaminyje, kuris anksčiau buvo švarus, atsiranda juodų dėmių. Po šešių mėnesių techninės priežiūros komanda ištraukia varžtą, kuris turėjo trukti trejus metus.
Thevieno sraigto statinė prieš dviejų varžtų statinęsprendimas lemia viską. Sutvarkykite tai ir mašina veiks ilgus metus. Supraskite neteisingai ir sumokėsite už atmetimus, prastovą ir pakeitimą, kurio biudžete nenumatėte.
Du klausimai lemia pasirinkimą.Kokią medžiagą apdirbate?Irkuo turi tapti lydalas, kad pasiektų štampą?Visa kita – L/D santykis, skrydžio gylis, statinės lydinys – išplaukia iš šių dviejų atsakymų.
Šiame vadove pateikiama informacija apie abu dalykus, pateikiami specifikacijų numeriai, kurių dauguma straipsnių nepatenka, ir tiksliai parodyta, ko reikia varžto cilindro gamintojui, kad galėtumėte pacituoti tinkamą dalį.
Kas yra vieno varžto statinė?
Vieno varžto cilindras laiko vieną besisukantį varžtą šildomoje angoje. Sraigtas tempia polimerą į priekį dėl trinties – granulės sugriebia statinės sienelę stipriau nei sugriebia varžto šaknį, todėl medžiaga juda link štampo, o ne sukasi vietoje.
Sraigtas atlieka savo darbą trijose zonose.
Pašarų zona.Gilūs skrydžiai perneša kietas granules iš bunkerio. Skrydžio gylis čia išlieka dosnus – medžiaga vis dar tvirta ir jai reikia tūrio.
Suspaudimo zona.Skrydžio gylis mažėja. Polimeras sutankina, išsilydo prie karštos statinės sienelės ir kertasi prieš save. Didžioji dalis tirpimo vyksta čia.
Matavimo zona.Negilūs skrydžiai į štampą pumpuoja vienodą lydalą esant pastoviam slėgiui. Konsistencija svarbiau nei maišymas.
Pagrindinės specifikacijos
| Parametras | Tipiškas diapazonas |
|---|---|
| L/D santykis | Nuo 20:1 iki 36:1 (nuo 25:1 iki 33:1 apima daugumą darbų) |
| Skylės skersmuo | Ø14 mm iki Ø500 mm |
| Darbinis ilgis | Iki 10 000 mm |
| Pagrindinis plienas | 38CrMoAlA (1,8509), 34CrAlNi7, 42CrMo |
| Azotavimo gylis | 0,4 – 0,7 mm |
| Paviršiaus šiurkštumas | Ra 0,4 µm |
| Tiesumas | 0,015 mm |
Kur laimi pavieniai varžtai
Paprastas dizainas. Mažiau nusidėvėjimo taškų. Mažesnė kaina. Lengvas operatoriaus mokymas. Vieno sraigtinio ekstruderio statinė, veikianti švariu PE 400 kg/val. greičiu, yra mašina, kurią galite išmokyti dirbti per savaitę.
Vienalyčių medžiagų našumas yra didelis. Sraigtas gerai sukuria slėgį, o tai svarbu vamzdžių štampams ir lakštiniams štampams, kuriems reikalingas pastovus galvos slėgis. Priežiūra nesudėtinga: ištraukite varžtą, išvalykite, išmatuokite, įdėkite atgal.
Kur pritrūksta pavienių varžtų
Maišymo galimybės yra ribotos – ir tai yra kietos lubos. Vienas sraigtas perkelia polimerą žemyn kanalu, kur šlyties greitis pasiekia didžiausią statinės sienelę ir nukrenta iki beveik nulio ties varžto šaknimi. Didelės šlyties maišymo zonos kainuoja išvesties ir padidina lydymosi temperatūrą, todėl negalite sudėti daug jų.
Pavieniai varžtai negali suardyti aglomeratų. Jie negali tolygiai paskirstyti stiklo pluošto. Jie negali efektyviai išsiskirti. Maišymo elementai, tokie kaip „Maddock“ ar ananasų maišytuvai, padeda, tačiau jie gydo architektūros simptomą, o ne pačią architektūrą.
EJS gaminaekstruderio varžtų statinėsØ14–500 mm diapazone, nitriduotos ir bimetalinės konstrukcijos, pagamintos pagal kliento brėžinį arba apverstos pagal mašinos modelį.
Kas yra dviguba sraigtinė statinė?
Dviejų varžtų cilindras turi du tarpusavyje besijungiančius varžtus aštuonių figūrų skylėje. Varžtai pakartotinai perkelia medžiagą vienas į kitą. Šis perkėlimas yra visa esmė – jis leidžia mašinai vienu metu intensyviai kirpti nedidelę lydalo dalį, nevirinant didžiosios dalies.
Mechanizmas atskiria dvigubus varžtus nuo pavienių varžtų taip, kad jokia varžtų geometrija nebūtų suklastota. Medžiaga juda teigiamu poslinkiu, o ne tempimo srautu, o tai reiškia, kad mašina susidoroja su milteliais, dribsniais ir netaisyklingu padavimu, dėl kurio vienas sraigtas išeikvotų.
Dominuoja dvi šeimos.
Lygiagreti dviguba sraigtinė statinė
Du pastovaus skersmens varžtai eina vienas šalia kito tiesia anga. Kombinuojant dominuoja kartu besisukantys dizainai; priešingai besisukantys dizainai rodomi konkrečiose profilio programose.
| Parametras | Tipiškas diapazonas |
|---|---|
| L/D santykis | Nuo 32:1 iki 52:1 (40:1 įprastas derinant) |
| Skylės skersmuo | Ø20 mm iki Ø250 mm |
| Sraigtinis elementas plieninis | W6Mo5Cr4V2 (greitai plienas M2), 38CrMoAlA |
| Statinės profilis plienas | 40Cr, 38CrMoAlA, SKD61 |
| Sukimo momentas | Aukštas – velenai atlaiko apkrovą, kurios reikalauja maišymas |
Lygiagretūs dvyniai veikia moduliniu būdu. Transportavimo elementai, minkymo blokai ir maišymo elementai slysta ant susuktų velenų tokia tvarka, kokia reikalinga procesui. Pakeiskite formuluotę, pakeiskite elementų tvarką. Dėl šio lankstumo junginių gamintojai kuria savo linijas aplink juos.
Geriausiai tinka:mišiniai, pagrindiniai mišiniai, stiklo pluoštu sustiprinti mišiniai, mineralais užpildyti polimerai, reaktyvioji ekstruzija, deginimas.
EJS statolygiagrečios dviejų varžtų statinėsnuo Ø20 iki Ø250 mm, darbinis ilgis iki 10 m.

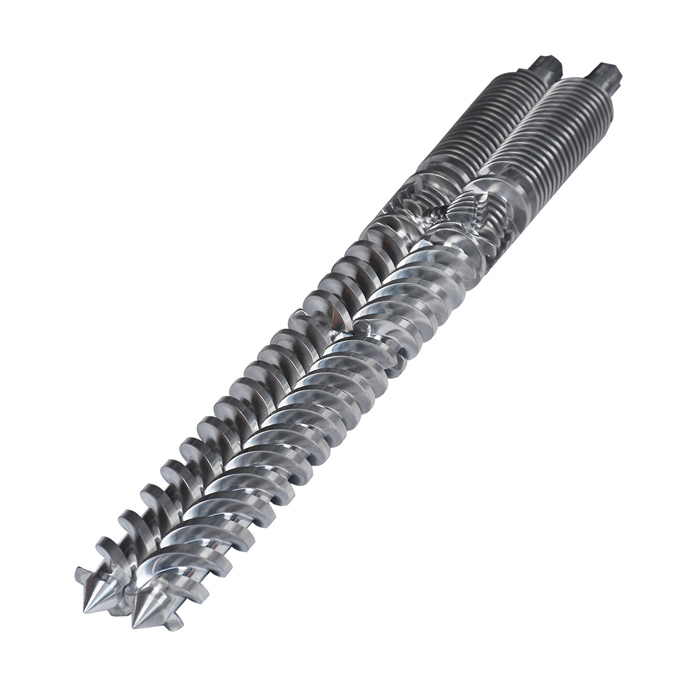

Kūginė dviguba sraigtinė statinė
Du kūginiai varžtai yra arčiau vienas kito tiekimo gale ir išsiskleidžia link štampo. Skersmuo susitraukia nuo padavimo iki iškrovimo – pavyzdžiui, 65/132 reiškia 65 mm štampavimo gale ir 132 mm padavimo gale.
| Parametras | Tipiškas diapazonas |
|---|---|
| Dydžio žymėjimas | nuo 30/70 iki 188/330 |
| Įprasti dydžiai | 35/80, 45/90, 50/105, 55/110, 65/132, 80/143, 92/188, 110/220 |
| Rotacija | Priešingai besisukantis |
| Varžto greitis | Žemas – švelnus karščiui jautriems polimerams |
Kūgis atlieka tikrą darbą. Dideli sraigtai tiekimo gale lengvai sugriebia miltelius – tai labai svarbu sausam PVC mišiniui, kurį sunku tiekti pavieniais varžtais. Kai skersmuo siaurėja link štampo, medžiaga sutankinama ir susidaro slėgis be didelės šlyties, susidaro lygiagretus dvynys.
Dėl šio švelnumo standusis PVC priklauso kūginiam dvyniui. Perkaitęs PVC išskiria vandenilio chloridą. Kirpimas generuoja šilumą. Kūginis dvynys sukasi lėčiau, mažiau kerpa ir medžiaga patenka į štampą dar nepasibaigus stabilizatoriaus paketui.
Geriausiai tinka:standus PVC vamzdis, PVC profilis ir langų rėmai, WPC (medžio-plastiko kompozitas), PVC lakštas.
EJS gaminakūginės dviejų varžtų statinėsvisame diapazone nuo 30/70 iki 188/330 ir talpina 55/110 ir 65/132 kaip pusgaminius, kad pristatymas būtų greitesnis.
Palyginimo lentelė su viena kita
| Funkcija | Vieno varžto statinė | Lygiagretus dvigubas varžtas | Kūginis dvigubas varžtas |
|---|---|---|---|
| Varžtų skaičius | 1 | 2 | 2 (smailėjantis) |
| Sraigto sukimasis | Viena kryptis | Kartu arba priešingai besisukantis | Priešingai besisukantis |
| Tipiškas L/D santykis | 20:1 – 36:1 | 32:1 – 52:1 | Fiksuota kūgine geometrija |
| Maišymo galimybė | Ribotas | Puikus (dispersinis + paskirstantis) | Nuosaikus, švelnus |
| Šlyties jėga | Vidutinis, nekontroliuojamas | Aukštas, tiksliai derinamas | Žemai, sąmoningai |
| Pašarų forma | Granulės | Granulės, milteliai, dribsniai, pluoštas | Milteliai ir sausas mišinys |
| Geriausios medžiagos | PE, PP, PS, ABS, HDPE | Užpildyti mišiniai, pagrindinis mišinys, GF nailonas | Tvirtas PVC, WPC |
| Išvesties greitis | Aukštas homogeniniam lydymui | Aukštas, su maišymo darbais | Vidutinis |
| Priežiūros sudėtingumas | Žemas | Aukštas (moduliniai elementai) | Vidutinis |
| Santykinė statinės kaina | 1,0 × | 3–5 × | 2–4 × |
| Tipiškos programos | Vamzdis, plėvelė, lakštas, kabelis | Sumaišymas, pagrindinis mišinys | PVC vamzdis, profilis, WPC |
Kurioms programoms reikia vieno varžto statinės?
Vieno varžto cilindras užsitarnauja savo vietą, kai medžiaga yra paruošta. Polimeras jau sumaišytas. Granulės yra vienodos. Jūsų darbas yra juos švariai išlydyti ir pastoviu slėgiu išstumti per štampą.
Mokėjimas už dvigubo sraigto maišymo galimybes, kurių niekada nenaudojate, yra dažniausias ekstruzijos pirkimų perviršis.
| Taikymas | Rekomenduojamas varžtų tipas | Kodėl |
|---|---|---|
| Vamzdžių ekstruzija (PE, PP, HDPE) | Vienas varžtas | Sumaišytos granulės; išvesties konsistencija pranoksta maišymą |
| Plėvelės pūtimas (LDPE, LLDPE, HDPE) | Vienas varžtas | Vienodas lydalas esant stabiliam slėgiui; nėra maišymo poreikio |
| Lakštų ekstruzija (ABS, PS, PP) | Vienas varžtas | Standartinis amorfinis apdorojimas; spaudimo didinimo reikalai |
| Kabelio apvalkalas | Vienas varžtas | Junginys pristatomas paruoštas; matmenų valdymas yra prioritetas |
| Pūtimo formavimas | Vienas varžtas | Lydymosi kokybė ir šūvio konsistencija, nesumaišoma |
| Įpurškimo formavimas | Vienas varžtas (stūmoklinis) | Atskira kategorija – varžtas taip pat veikia kaip stūmoklis |
Įpurškimo varžtai nusipelno pastabos. Jie sukasiirstumdomas, todėl jie turi sraigtinio antgalio mazgą – antgalį, atbulinį vožtuvą, kontrolinį žiedą – kurio ekstruzijos varžtai niekada neturi. Statinė yra vieno sraigto anga, tačiau techninė įranga yra atskira disciplina.
Kurioms programoms reikalinga dviguba sraigtinė statinė?
Dviejų varžtų cilindras tampa būtinas, kai turi būti lydalaspasikeitė, ne tik ištirpsta.
Tvirtas PVC vamzdis ir profilis.PVC suyra egzotermiškai ir išskiria HCl. Vienas varžtas sukuria nekontroliuojamą šlyties šilumą, kuri pagreitina šią reakciją. Kietas PVC tiekiamas kaip sausų miltelių mišinys, kurį blogai maitina vienas varžtas. Kūginė dviguba sraigtinė statinė tiekia miltelius, švelniai juos sutankina ir tiekia esant mažam šlyties pjovimui. Paleidus standųjį PVC ant vieno varžto, atsiranda degradacija, juodos dėmės ir bloga paviršiaus apdaila.
Sujungimas ir pagrindinis mišinys.Dispersinis maišymas suskaido aglomeratus. Pigmento aglomeratas, išlikęs po varžto, jūsų kliento dalyje pasirodo kaip dryželis. Minkymo blokai lygiagrečiai dvyniai taiko šlytį, reikalingą tiems aglomeratams sulaužyti; vieno varžto kanalas negali.
Stiklo pluoštas, kalcio karbonatas ir talku užpildyti junginiai.Užpildas turi pasiskirstyti tolygiai ir – stiklo pluoštui – išlaikyti pluošto ilgį. Lygiagretūs dvyniai leidžia tiksliai nustatyti maišymo intensyvumą išilgai varžto su šoniniais tiektuvais, kurie įveda pluoštą pasroviui nuo lydymosi zonos, kad apsaugotų pluošto ilgį.
Reaktyvioji ekstruzija.Skiepijimui, grandinės pratęsimui ir kryžminiam sujungimui reikalingas kontroliuojamas buvimo laikas ir intensyvus maišymas. Dvigubi varžtai užtikrina abu, nes elementų tvarka nustato buvimo laiko pasiskirstymą.
Devolatilizacija.Norint pašalinti drėgmę, tirpiklį ar monomerą, reikia ventiliuojamos dalies, kurioje lydalas plonai pasklinda vakuume. Dvigubi varžtai sukuria tą paviršiaus atnaujinimą; pavieniai varžtai vos jį valdo.
WPC (medžio-plastiko kompozitas).Medienos miltai yra abrazyviniai, jautrūs karščiui ir maitinasi kaip milteliai. Kūginiai dvyniai susidoroja su maitinimu ir išlaiko pakankamai mažą šlytį, kad neapdegtų mediena.
Medžiagos vadovas – kokį polimerą naudojate?
| Polimeras | Rekomenduojamas varžtų tipas | Priežastis |
|---|---|---|
| PVC (standartas / uPVC) | Kūginis dvynys | Jautrus karščiui; pašarų milteliai; reikia švelnaus kirpimo |
| PVC (lankstus) | Kūginis arba lygiagretus dvynys | Sudėtyje esantis plastifikatorius sumažina šlyties jautrumą |
| PE / PP / HDPE | Vienas varžtas | Homogeniškas lydalas, paprastas apdorojimas |
| ABS / PS / PC | Vienas varžtas | Standartinis amorfinis apdorojimas |
| Stiklo užpildytas nailonas | Lygiagretus dvynys | Didelis maišymo poreikis; pluošto ilgio valdymas |
| Pagrindinis mišinys / koncentratas | Lygiagretus dvynys | Dispersinis maišymas yra visas produktas |
| CaCO3 užpildytas poliolefinas | Lygiagretus dvynys | Užpildo dispersija; reikalingas atsparumas dilimui |
| Gumos mišiniai | Vienas varžtas (guminė geometrija) | Smeigtuko statinės ir šalto padavimo dizainas, sava kategorija |
| WPC | Kūginis dvynys | Abrazyvinis, karščiui jautrus, miltelių pavidalo pašaras |
| PET (nuo butelio iki butelio) | Dvyniai (ventiliuojami) | Degailizacija drėgmei ir IV kontrolei |
| PET (lakštinis, džiovintas) | Vienas varžtas | Iš anksto išdžiovintų granulių ventiliuoti nereikia |
Varžtų statinės medžiagos – nitriduotos ar bimetalinės?
Sraigto tipas atsakokaipjūs apdorojate. Statinės medžiaga atsakokiek laiko išgyvena aparatūra. Daugumoje lyginamųjų straipsnių tai visiškai praleidžiama – būtent čia kyla didelė dalis ankstyvų gedimų.
Nitriduota konstrukcija
Azotavimas išsklaido azotą į pagrindinio plieno paviršių, sudarydamas kietą 0,4–0,7 mm gylio korpusą. 38CrMoAlA yra standartinis bazinis plienas visoje Azijoje; 34CrAlNi7 nitridai giliau ir kietesni už tą patį apdorojimą.
Rinkitės nitrintą, kai:naudojate švarias, neužpildytas dervas – natūralias PP, PE, PS, ABS. Dėklas puikiai susidėvi, o bimetalinė medžiaga nusipirks apsaugą, kurios niekada nepasinaudosite.
Riba:kietas korpusas yra plonas. Abrazyviniai užpildai perpjauna jį, o po juo yra minkštesnis šerdies plienas, kuris greitai ardo.
Bimetalinė konstrukcija
Bimetalinis prideda atskirą dilimui atsparaus lydinio sluoksnį. Ant varžto EJS jį uždeda PTA (plazmos lanko) suvirinimu – 1,0–1,5 mm Ni60, Colmonoy 56 arba Colmonoy 83. Ant statinės lydinys patenka išcentriniu liejimu – 2,0–3,0 mm EJS01–EJS04 klasių.
| Lydinys | Sudėtis | Apsaugos nuo nusidėvėjimo | Antikorozinis | Kietumas |
|---|---|---|---|---|
| Ni60 (varžtas) | Ni+Cr+Fe+Si | ★★★ | ★★★★ | HRC 56–62 |
| Colmonoy 56 (varžtas) | Ni+Cr+Si+Fe | ★★★ | ★★★★ | HRC 53–58 |
| Colmonoy 83 (varžtas) | Ni+Wc+Cr+C | ★★★★ | ★★★★ | HRC 50–55 |
| EJS01 (statinė) | Fe+Ni+Cr+B | ★★★ | ★★ | HRC 58–62 |
| EJS02 (statinė) | Ni+Cr+Co+B | ★★ | ★★★ | HRC 50–58 |
| EJS03 (statinė) | Ni+Cr+Co+V+B | ★★★ | ★★★ | HRC 55–60 |
| EJS04 (statinė) | Ni+Wc+Cr+B | ★★★★ | ★★★ | HRC 55–60 |
Atnaujinkite į bimetalinį, kai apdorojate:
- Stiklo pluoštas arba mineraliniai užpildai – dilimas sunaikina nitrido korpusą
- Antipirenai – daugelis pakuočių yra chemiškai agresyvios
- Kietas PVC – HCl atakuoja angą; EJS02 arba EJS03 tam priešinasi
- Perdirbtas arba po vartojimo pašaras – smėlis ir metalo smulkmenos elgiasi kaip švitrinis popierius
- Bet kuri linija, kurios veikimo laikas lemia dominuojantį ekonominį veiksnį
Atkreipkite dėmesį į prieštaringą detalę: rodoma „Colmonoy 83“.žemesnėRockwell kietumas nei Ni60, tačiau turi aukščiausią atsparumą dilimui. Į matricą įterptos volframo karbido dalelės veikia prieš abrazyvinius užpildus – tūrinis kietumas nėra ta pati savybė kaip atsparumas dilimui.
EJS gaminabimetalinės varžtų statinėsvisose septyniose lydinio klasėse, vienodo sraigto, lygiagrečios dvigubos ir kūginės dvigubos geometrijos.
Išlaidų palyginimas – viena vs dviguba sraigtinė statinė
Sraigtinių statinių sąrašo kainos nėra. Jie yra beveik 100% nestandartinių dalių, o kaina atspindi lydinio klasę, pagrindinį plieną, paviršiaus apdorojimą, L / D santykį ir ilgį. Bet kuris tiekėjas, cituojantis iš katalogo, nematydamas brėžinio, spėlioja.
Kas galioja tarp tiekėjų, yragiminaitisišlaidų struktūra.
| Statinės tipas | Santykinių išlaidų indeksas | Vairuotojas |
|---|---|---|
| Vieno varžto cilindras | 1,0 × | Vienas varžtas, viena anga, paprasta geometrija |
| Kūginis dvigubas varžtas | 2–4 × | Du kūginiai varžtai, sudėtingas apdirbimas |
| Lygiagretus dviejų varžtų cilindras | 3–5 × | Du varžtai, moduliniai elementai, sukalti velenai, segmentinės statinės |
Dviejų varžtų statinės kainuoja daugiau, nes apdirbimas yra sunkesnis ir dalių skaičius didesnis. Už šią priemoką verta mokėti, kai procesą reikia maišyti – ir grynas atliekas, kai to nereikia.
Du kainų veiksniai, kurių pirkėjai per mažai sveria:
Netinkamas varžto tipas yra pati brangiausia klaida.Vieno sraigto, veikiančio standžiojo PVC, atliekos ir degradacija. Tie nuostoliai viršija barelio kainų skirtumą per kelis mėnesius.
Nepakankamai nurodyta medžiaga kainuoja daugiau nei nurodyta.Nitriduotas varžtas ant stiklu užpildyto nailono susidėvi per dalį bimetalinio varžto naudojimo laiko. Antrojo keitimo ciklo metu pigesnė dalis tampa brangesne.
Kinijos sraigtinių statinių gamintojai panašiai metalurgijai paprastai siūlo 30–50 % mažiau nei Europos ekvivalentai. Tarpas atsiranda dėl darbo ir papildomų išlaidų, o ne dėl plonesnių lydinio sluoksnių – jei patikrinsite specifikaciją. Paprašykite lydinio klasės, sluoksnio storio ir medžiagos sertifikato.
Kaip pasirinkti – žingsnis po žingsnio sprendimų sistema
Atlikite šiuos veiksmus eilės tvarka. Kiekvienas atsakymas susiaurina kitą.
- Koks yra jūsų pagrindinis polimeras?Patikrinkite aukščiau pateiktą medžiagų vadovo lentelę. Diskusiją iš karto baigia standus PVC – kūginis dvynys, Nraltgimtoji.
- Ar lydalą reikia padirbėti, ar tiesiog ištirpti?Jei granulės atkeliauja sumaišytos, o jūsų užduotis yra ištirpti ir formuoti, tai padarys vienas varžtas. Jei turite išsklaidyti, reaguoti, išsilieti ar susimaišyti, jums reikia dvynių.
- Ar medžiaga jautri karščiui?PVC, PVDC ir medienos užpildyti junginiai apsaugo nuo didelio šlyties. Kūginis dvigubas, mažas greitis, maža šlyties.
- Kokią formą turi žaliava?Milteliai ir sausas mišinys blogai patenka į vieną varžtą. Dvigubi sraigtai juos maitina teigiamu poslinkiu.
- Koks yra jūsų tikslinis išvesties greitis?Suderinkite L/D ir skersmenį. Nenukreipkite statinės iki našumo, kurio tikitės po trejų metų – šiandien jį naudosite išalkusi ir nestabili.
- Ar naudosite kelias medžiagas šioje mašinoje?Dvigubi varžtai perkonfigūruojami keičiant elementų tvarką. Pavieniai varžtai to nedaro. Lankstumas turi kainą, bet taip pat ir antrojo įrenginio pirkimas.
- Kokio lydinio reikia junginiui?Švari derva → azotuota. Užpildytas, ėsdinantis arba perdirbtas → bimetalinis.
Karkasas greitai susilieja. Dauguma pirkėjų pasirenka vieno sraigtą standartiniam ekstruzijai, kūginį dvigubą PVC, lygiagretų dvigubą sraigtą, kad sumaišytų, ir tada praleidžia tikrąjį savo sprendimo laiką dėl lydinio, kurio tarnavimo laikas iš tikrųjų yra.
Kaip nurodyti savo pasiūlymą varžtų statinės gamintojui
Sraigtinių statinių gamyklai reikia šios informacijos, kad ji galėtų pateikti per vieną darbo dieną:
- Mašinos markė ir modelis.Sraigtinės statinės gaminamos pagal brėžinį arba pagal mašinos markę ir kodą. Modelis dažnai tiesiogiai pritvirtina geometriją.
- Varžtų tipas ir konfigūracija.Vienvietis, lygiagretus dvynys arba kūginis dvynys. Dviejų sraigtų atveju atkreipkite dėmesį, kad jie sukami kartu arba priešingai.
- Skersmuo ir L/D santykis.Kūginiams dvyniams dydžio žymėjimas (55/110, 65/132) nurodo abu.
- Dervos ir užpildo kiekis – sąžiningai."PP" ir "PP su 25% talko ir 15% permalimo" yra skirtingos susidėvėjimo problemos ir skirtingi lydinio atsakymai. Ši viena eilutė labiau skatina metalurgijos rekomendacijas nei bet kas kitas, kurį siunčiate.
- Piešimas, jei tokį turite.Piešinys yra greičiausias kelias į tikslią citatą. Be jo, siųskite produkto nuotraukas ir pagrindinius matmenis – skersmenį, ilgį, flanšo detales.
- Nauja konstrukcija ar pakeitimas?Keičiant, nusidėvėjimo išmatavimai ir susidėvėjusios dalies nuotraukos padeda gamyklai nuspręsti, ar atnaujinimas pranoksta naują gamybą.
Sraigtinės statinės yra individualios dalys, todėl brėžiniai čia svarbesni nei beveik bet kuriame kitame pirkinyje. Atsiųsk juos, o rimtas gamintojas per darbo dieną grįžta su citata.
Prašyti techninės peržiūros arba citatos iš EJS— gamykla nuo 1992 m. Jintang saloje gamina varžtus ir statines, kurių geometrijos yra vieno varžto, lygiagrečios dvigubos ir kūginės dvigubos geometrijos.
Dažnos klaidos renkantis sraigtinio cilindro tipą
- Tvirtas PVC važiavimas ant vieno varžto cilindro.Brangiausia ir dažniausiai pasitaikanti klaida. Degradacija, juodos dėmės, prasta paviršiaus apdaila. Kietam PVC reikalingas kūginis dvynys. Visiškas sustojimas.
- Naudojant lygiagretųjį dvynį, kur priklauso kūginis dvynys.Lygiagretūs dvyniai sukuria daugiau šlyties, nei toleruoja standūs PVC profiliai. Aukštesnės specifikacijos nėra tas pats, kas teisinga specifikacija.
- Nepakankamas lydinio nurodymas.Nitrito užsakymas, kai junginys reikalauja bimetalinio. Taupymas išgaruoja pirmą kartą priešlaikinį pakeitimą.
- Netinkamas L/D santykio pasirinkimas.Per trumpas ir polimeras nevisiškai išsilydo – atsiranda neištirpimo ir slėgio šuoliai. Per ilgas ir kaupiasi šiluma, suardant karščiui jautrias dervas.
- Perkant vien tik uz kaina.Paprašykite medžiagos sertifikato. Klauskite lydinio sluoksnio storio. 40 % citata po to paties brėžinio citata reiškia, kad kažkas buvo nupjauta – dažniausiai lydinio storis, kartais lydinio pakeitimas.
- Pakeitimo metu praleistas susidėvėjimo patikrinimas.Naujas varžtas susidėvėjusios statinės viduje nuo pirmos dienos veikia padidintu tarpu. Išmatuokite abu. Pakeiskite arba atnaujinkite juos kaip suderintą porą.
DUK – Single Screw vs Twin Screw Barrel
Ar galiu PVC vamzdžių ekstruzijai naudoti vieną varžtą?
Ne – ne standžiam PVC.Tvirtas PVC gaunamas kaip sausų miltelių mišinys, kurį vienas sraigtas tiekia prastai, ir jis suyra veikiant šlyties karščiui, kurį sukuria vienas varžtas nekontroliuojamai. Skildamas polimeras išskiria vandenilio chloridą, kuris korozuoja angą ir pasirodo kaip juodos dėmės ir prasta produkto paviršiaus apdaila. Kūginis dvigubas sraigtinis cilindras patikimai tiekia miltelius, veikia mažesniu apsisukimų dažniu ir veikia daug mažiau šlyties. Lankstus PVC su dideliu plastifikatoriaus kiekiu yra atlaidesnis, tačiau standus PVC vamzdis ir profilis priklauso kūginiam dvyniui.
Koks pagrindinis skirtumas tarp kūginės ir lygiagrečios dvigubo varžto cilindro?
Kūginiai dvyniai smailėjantys; lygiagrečiai dvyniai ne.Kūginėje dvigubo sraigtinio cilindro vamzdyje yra du kūginiai varžtai, platūs tiekimo gale ir siauri prie štampo – pažymėti dviem skaičiais, pvz., 65/132. Didelis padavimo galas lengvai sugriebia miltelius, o smailėjantis sutankina medžiagą mažu šlyties būdu, kuris tinka karščiui jautriam standžiam PVC ir WPC. Lygiagretus dvigubas sraigtinis cilindras išlaiko pastovų skersmenį per visą ilgį, modulinius sraigtinius elementus jungia ant susuktų velenų ir užtikrina daug didesnį maišymo intensyvumą. Lygiagretieji dvyniai tvarko mišinį ir pagrindinį mišinį; kūgio formos dvynių rankena PVC.
Ar dvigubo sraigto vamzdis visada geresnis nei vieno sraigto vamzdis?
Ne. Dviejų sraigtų cilindras ne visada yra geresnis – jį geriau maišyti.Norint išlydyti iš anksto sumaišytas granules ir siurbti jas esant pastoviam slėgiui, vienas varžto cilindras atitinka arba įveikia dvynį už mažesnę kainą ir sudėtingumą. HDPE vamzdžių linijos, LDPE plėvelės linijos ir ABS lakštų linijos visame pasaulyje veikia atskirais sraigtais, nes jų medžiaga yra paruošta ir jų proceso nereikia maišyti. Tam darbui perkant dvigubą sraigtinį cilindrą reiškia mokėti 3–5 kartus už nenaudojamą galią.
Kiek daugiau kainuoja dvigubas varžtas, palyginti su vienu varžtu?
Tikėtis 2–4 × kūginiam dvyniui ir 3–5 × lygiagrečiam dvyniui, palyginti su panašiu vieno varžto cilindru.Aukščiausią kokybę suteikia sunkesnis apdirbimas, didesnis dalių skaičius ir moduliniai elementai. Sraigtiniams cilindrams nėra sąrašo kainos – tikrasis skaičius priklauso nuo lydinio klasės, pagrindinio plieno, paviršiaus apdorojimo, L/D santykio ir ilgio, todėl bet kuris gamintojas cituoja jūsų brėžinį, o ne katalogą. Kinijos gamintojai už lygiavertę metalurgiją paprastai kainuoja 30–50 % pigiau nei europiečiai.
Ar EJS gali pagaminti ir vieno varžto, ir dviejų varžtų statines?
Taip.EJS gamina ekstruderio sraigtines statines (vieno sraigto tipas, Ø14–500 mm), lygiagrečias dviejų sraigtų statines (Ø20–250 mm) ir kūgines dviejų varžtų statines (30/70–188/330) – visas ekstruzijos geometrijų asortimentas. Gamykla taip pat gamina įpurškimo liejimo varžtų cilindrus, guminius varžtų vamzdžius, sraigtinius elementus ir vamzdžių dalis, nitriduotos ir bimetalinės konstrukcijos pagal brėžinį arba apverstą pagal mašinos modelį.
Kokį L/D santykį turėčiau pasirinkti vieno sraigtiniam ekstruderiui?
Suderinkite L/D prie dervos lydymosi poreikio: nuo 20:1 iki 25:1, kad būtų lengvai tirpstančios, karščiui jautrios medžiagos; 25:1 – 33:1 bendrosios paskirties darbams; Nuo 33:1 iki 36:1, kai reikia papildomo lydymosi ilgio arba ventiliuojamos dalies.Trumpesnis L/D riboja buvimo laiką ir apsaugo karščiui jautrius polimerus. Ilgesnė L/D suteikia lydymosi zonai erdvės užbaigti savo darbą – būtina didelio klampumo dervoms arba dideliam išėjimo greičiui – bet sukuria daugiau šilumos, o tai baudžia medžiagas, kurios degraduoja.
Kaip sužinoti, ar mano varžto cilindrą reikia pakeisti?
Krintanti galia tuo pačiu sraigto greičiu yra pirmasis ženklas.Taip pat stebėkite kylančią lydymosi temperatūrą, didesnę pavaros srovę esant tokiam pačiam pralaidumui ir kokybės poslinkį, kurio negalima ištaisyti. Patvirtinkite matavimu: ištraukite varžtą, išmatuokite skrydžio OD mikrometru ir kiaurymės ID su skylės matuokliu keliose padėtyse ir apskaičiuokite radialinį tarpą. Kai klirensas pasiekia maždaug du kartus didesnę už naują vertę, statinė tęsiasi pagal pakeitimo planą. Beveik tris kartus kaip nauji, dauguma procesorių pakeičiami.
Kokia yra vieno ir dviejų varžtų statinės eksploatavimo trukmė?
Tarnavimo laikas daug labiau priklauso nuo mišinio nei nuo varžto tipo.Azotuotas vienas varžtas, veikiantis švariai PE, gali išlaikyti specifikaciją metų metus; tą patį varžtą ant 30 % stiklu užpildyto nailono gali prireikti pakeisti per dalį to laiko. Bimetalinė konstrukcija žymiai pailgina eksploatavimo laiką, kai naudojama abrazyvinė ir korozinė. Dviejų varžtų dėvėjimas daugiausia susijęs su tam tikrais elementais – pirmiausia minkymo blokeliais –, todėl pakeitimas dažnai reiškia susidėvėjusių vietų keitimą, o ne viso varžto keitimą. Bet kuris tiekėjas, kuris pateikia universalų valandų skaičių, nepaklausęs jūsų dervos, spėlioja.
Išvada
Taisyklė trumpa:statinę derinkite prie to, ko reikia lydalui, o ne prie to, ką rekomenduoja brošiūra.
- Lydyti ir transportuoti iš anksto sumaišytas granules?Vieno varžto cilindras. Paprastesnis, pigesnis ir lygus darbui.
- Maišyti, sumaišyti, užpildyti, išleisti orą ar reaguoti?Lygiagretus dviejų varžtų cilindras. Niekas kitas neišsklaido aglomeratų.
- Tvirtas PVC ar WPC?Kūginis dvigubas varžtas. Nederinamas.
Tada visą dėmesį skirkite lydiniui. Sraigto tipas nustato, ar procesas veikia; statinės medžiaga lemia, kiek laiko ji veiks. Nitritas švariai dervai, bimetalinis bet kam abrazyviniam, ėsdinančiam ar perdirbtam.
EJS gamina ir ekstruderio sraigtines statines (vieno sraigto), ir dviejų sraigtų statines – kūgines ir lygiagrečias – įvairioms ekstruzijos reikmėms, nitriduotose ir bimetalinėse konstrukcijose. Nusiųskite savo mašinos modelį, brėžinį ir dervą, kurią iš tikrųjų naudojate:prašyti techninės konsultacijos ar pasiūlymo.
