Plastiko ekstruzijos ir mišinio gamybos pramonėje ekstruderio veikimas tiesiogiai veikia gamybos efektyvumą, medžiagų kokybę ir eksploatavimo išlaidas. Nors daugelis žmonių sutelkia dėmesį į patį varžtų dizainą arba ekstruzijos mašiną,Segmentas Twin Screw Barrelyra vienas iš pagrindinių komponentų, lemiančių apdorojimo stabilumą ir lankstumą.
Skirtingai nuo tradicinių vientisų statinių, segmentuotose dviejų varžtų statinėse naudojama modulinė struktūra, leidžianti pakeisti, pritaikyti arba pertvarkyti atskiras statinės dalis pagal skirtingus apdorojimo reikalavimus. Šis dizainas tampa vis svarbesnis naudojant inžinerinius plastikus, užpildytas medžiagas, pagrindinę mišinio gamybą ir didelio našumo polimerų apdorojimą.
Kas yra segmentinė dviguba sraigtinė statinė?

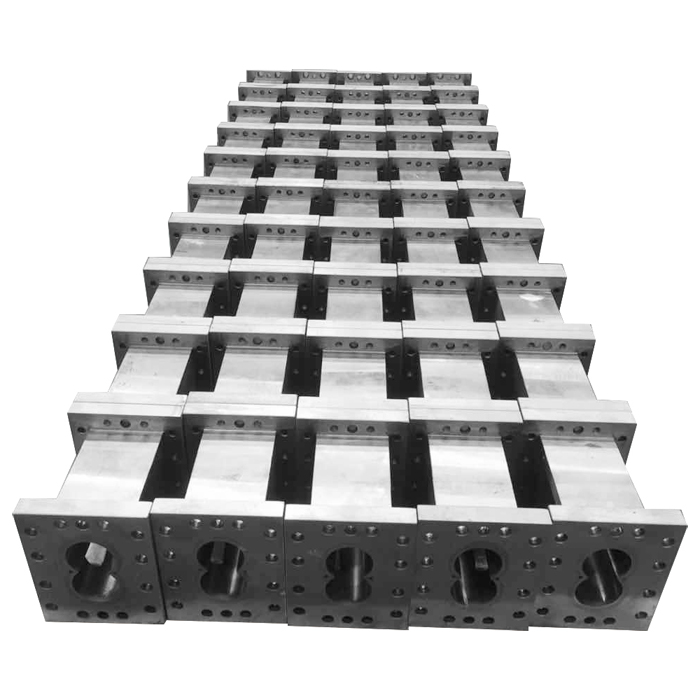

„Segment Twin Screw Barrel“ yra modulinė cilindrų sistema, naudojama kartu besisukančiuose arba priešinguose dvisraigtiniuose ekstruderiuose.
Užuot gaminusi statinę kaip vieną pilną gabalą, statinė yra padalinta į kelias nepriklausomas dalis. Kiekvienas segmentas gali atlikti skirtingas funkcijas, pavyzdžiui:
Maitinimas
Tirpimas
Maišymas
Vėdinimas
Reakcijos apdorojimas
Slėgio didinimas
Įprastą segmentuotą dviejų varžtų cilindrą sudaro:
| Komponentas |
Funkcija |
| Statinės segmentas |
Suteikia apdorojimo kamerą medžiagų srautui |
| Šildymo / vėsinimo kanalas |
Kontroliuoja apdorojimo temperatūrą |
| Dėvėjimui atsparus pamušalas |
Pagerina tarnavimo laiką abrazyvinėmis sąlygomis |
| Jungties flanšas |
Leidžia surinkti kelias statinės dalis |
Ši modulinė struktūra suteikia gamintojams daugiau laisvės optimizuoti ekstruzijos procesus.
Kodėl plačiai naudojamos segmentuotos dvigubos sraigtinės statinės?
Šiuolaikinis plastiko apdirbimas dažnai apima sudėtingas medžiagas.
Daugeliui polimerų reikia specialių apdorojimo sąlygų, nes juose gali būti:
Stiklo pluoštai
Mineraliniai užpildai
Antipirenai
Spalvų pagrindinis mišinys
Perdirbtos medžiagos
Funkciniai priedai
Fiksuota statinės konstrukcija gali nesuteikti pakankamai lankstumo skirtingoms formulėms.
Segmentiniai dviejų varžtų cilindrai leidžia procesoriams pritaikyti mašinos konfigūraciją pagal gamybos poreikius.
Pagrindiniai pranašumai apima:
Lanksti apdorojimo konfigūracija
Lengvesnė priežiūra
Sumažėjusios pakeitimo išlaidos
Geresnis prisitaikymas prie skirtingų medžiagų
Padidėjęs gamybos efektyvumas
Pramonės paslaptis: statinės konfigūracija gali pakeisti medžiagos našumą
Mažai žinomas ekstruzijos apdorojimo faktas yra tas, kad pats statinės išdėstymas gali turėti įtakos galutinėms polimero savybėms.
Įvairios statinės zonos gali valdyti:
Lydymosi elgesys
Maišymo intensyvumas
Gyvenimo laikas
Medžiagos dispersija
Degazavimo efektyvumas
Pavyzdžiui:
Stipresnė maišymo sekcija gali pagerinti priedų sklaidą, tačiau per didelė šlyties dalis gali padidinti medžiagos irimą.
Todėl inžinieriai kruopščiai kuria statinių derinius, remdamiesi:
Medžiagų charakteristikos
Gamybos greitis
Produkto reikalavimai
Apdorojimo temperatūra
Statinė nėra tik apsauginis apvalkalas aplink varžtą; tai aktyvi medžiagų apdorojimo sistemos dalis.
Segmentinėms dviguboms sraigtinėms statinėms naudojamos medžiagos
Kadangi dviejų varžtų ekstruzija dažnai apima aukštą temperatūrą, slėgį ir trintį, statinės medžiagoms reikalingas puikus atsparumas dilimui.
Įprastos medžiagos apima:
Azotuotas plienas
Naudojamas bendroms ekstruzijos reikmėms, nes:
Geras kietumas
Kaštų efektyvumas
Patikimas veikimas
Bimetalinė statinė
Bimetalinėje statinėje statinės viduje naudojamas dilimui atsparus lydinio sluoksnis.
Privalumai apima:
Didesnis atsparumas dilimui
Ilgesnis eksploatavimo laikas
Tinka užpildytiems polimerams
Specialios lydinio medžiagos
Labai korozinėms arba abrazyvinėms reikmėms gali būti parenkami specialūs lydiniai, siekiant pagerinti:
Atsparumas korozijai
Atsparumas dilimui
Terminis stabilumas
Segmentinių dvigubų sraigtinių statinių gamybos procesas
Norint pagaminti didelio našumo statinę, reikalingas tikslus apdirbimas ir medžiagų technologija.
Plieninės medžiagos paruošimas
Aukštos kokybės legiruotasis plienas parenkamas pagal taikymo reikalavimus.
Tikslus apdirbimas
Vidinė skylė turi išlaikyti tikslius matmenis, kad būtų užtikrintas tinkamas bendradarbiavimas tarp:
Sraigtiniai elementai
Statinės segmentai
Apdorojimo medžiagos
Terminis apdorojimas
Terminis apdorojimas pagerina mechanines savybes ir padidina atsparumą eksploataciniam įtempimui.
Paviršiaus apdorojimas
Norint pagerinti:
Atsparumas dilimui
Atsparumas korozijai
Tarnavimo laikas
Kokybės patikra
Įprasti patikrinimai apima:
Matmenų tikslumas
Kietumo bandymas
Vidinio paviršiaus patikrinimas
Slėgio bandymas
Segmentinių dvigubų sraigtinių statinių pritaikymas
Plastikiniai mišiniai
Segmentinės statinės plačiai naudojamos modifikuoto plastiko, kuriame yra priedų, užpildų ar sutvirtinančių medžiagų, gamybai.
Pagrindinio mišinio gamyba
Jie palaiko veiksmingą pigmento dispersiją ir vienodą maišymą gaminant pagrindinį spalvų mišinį.
Inžinerinis plastiko apdirbimas
Tokios medžiagos kaip:
PA
PC
ABS
POM
dažnai reikalauja tikslios temperatūros ir maišymo kontrolės.
Perdirbimo pramonė
Dviejų sraigtų sistemos su segmentuotomis statinėmis vis dažniau naudojamos perdirbtų polimerų apdirbimui dėl jų lankstumo apdorojant įvairias medžiagų sąlygas.
Paslėptas iššūkis: atsparumas dilimui ir apdorojimo efektyvumas turi būti subalansuoti
Kietesnis statinės paviršius ne visada reiškia geresnį našumą.
Ekstruzijos atveju gamintojai turi subalansuoti:
Atsparumas dilimui
Šilumos perdavimo efektyvumas
Apdirbimo tikslumas
Kaina
Pavyzdžiui, ypač atsparios dilimui medžiagos gali apsunkinti gamybą ir turėti įtakos šilumos laidumui.
Geriausias statinės dizainas priklauso nuo faktinės apdorojimo aplinkos, o ne nuo brangiausios medžiagos.
Segmentinių dvigubų sraigtinių statinių ateities tendencijos
Ilgesnis tarnavimo laikas
Kuriamos naujos lydinių technologijos, siekiant pagerinti atsparumą:
Dilimas
Korozija
Veikimas aukštoje temperatūroje
Lankstesnis modulinis dizainas
Ateities ekstruzijos sistemos ir toliau judės link lengvesnio pritaikymo, leisdamos greičiau prisitaikyti prie naujų medžiagų ir formulių.
Išmanioji stebėjimo technologija
Pažangiose ekstruzijos sistemose gali būti integruoti jutikliai, skirti stebėti:
Temperatūros pokyčiai
Dėvėjimo sąlygos
Apdorojimo stabilumas
Tai padeda sumažinti netikėtas prastovos laiką ir pagerinti gamybos valdymą.
